点击图片查看原图
氮化处理是表面热处理的一种,表面渗氮,使表面有一定的硬度。氮化处理又称为扩散渗氮。 氮化处理五大优点 一、高硬度和高耐磨性 对38CrMoAlA等氮化钢制零件,氮化后的表层硬度可以提高到HV1000~1200,相当于HRC70左右。这显然是一般淬火或渗碳淬火处理达不到的。尤其宝贵的是,这种高硬度可在500℃左右长期保持不下降。由于硬度高,耐磨性也很好,能抗各种类型的磨损。 二、较高的疲劳强度 氮化后,零件表面形成的各种氮化物相的比容比铁大,因此氮化后表面产生了较大的残余压应力。表层残作压应力的存在,能部分地抵消在疲劳载荷下产生的拉就力,延缓疲劳破坏过程,使疲劳强度显著提高。同时氮化还使工件的缺口敏感性降低。一般合金钢氮化后,疲劳极限可提高25%~35%;有缺口的试样,可提高2~3倍。 三、较高的抗咬合性能 一些承受高速相对滑动的零件很容易发生卡死或擦伤,而氮化零件在短时间缺乏润滑或过热的条件下,仍能保持高硬度,具有较高的抗咬合性能。 四、较高的抗蚀性 氮化后零件表面形成了一层致密的化学稳定性较高的氮化物层,显著地提高了抗腐蚀性能,并能抵抗大气、自来水、水蒸气、苯、油污、弱减性溶液的腐蚀,保持了良好的抗蚀性。 五、变形小且具有规律性 因为氮化温度低,一般为480~580℃,升降温速度又很慢,零件心部也无组织转变,仍保持调质状态的组织,所以氮化后的零件变形很小,而且变形的规律可以掌握和控制。 由NM气体(H2S等)使氮化前产品的表面呈现活性化,在氮化处理的同时,使硫化物在产品表面扩散。通过使产品最表面生成硫黄化合物(硫化鉄),提高初期的适应性及摩耗特性(通过固体润滑作用)。全电脑控制,组织、硬度和氮化层均匀且重复性好。

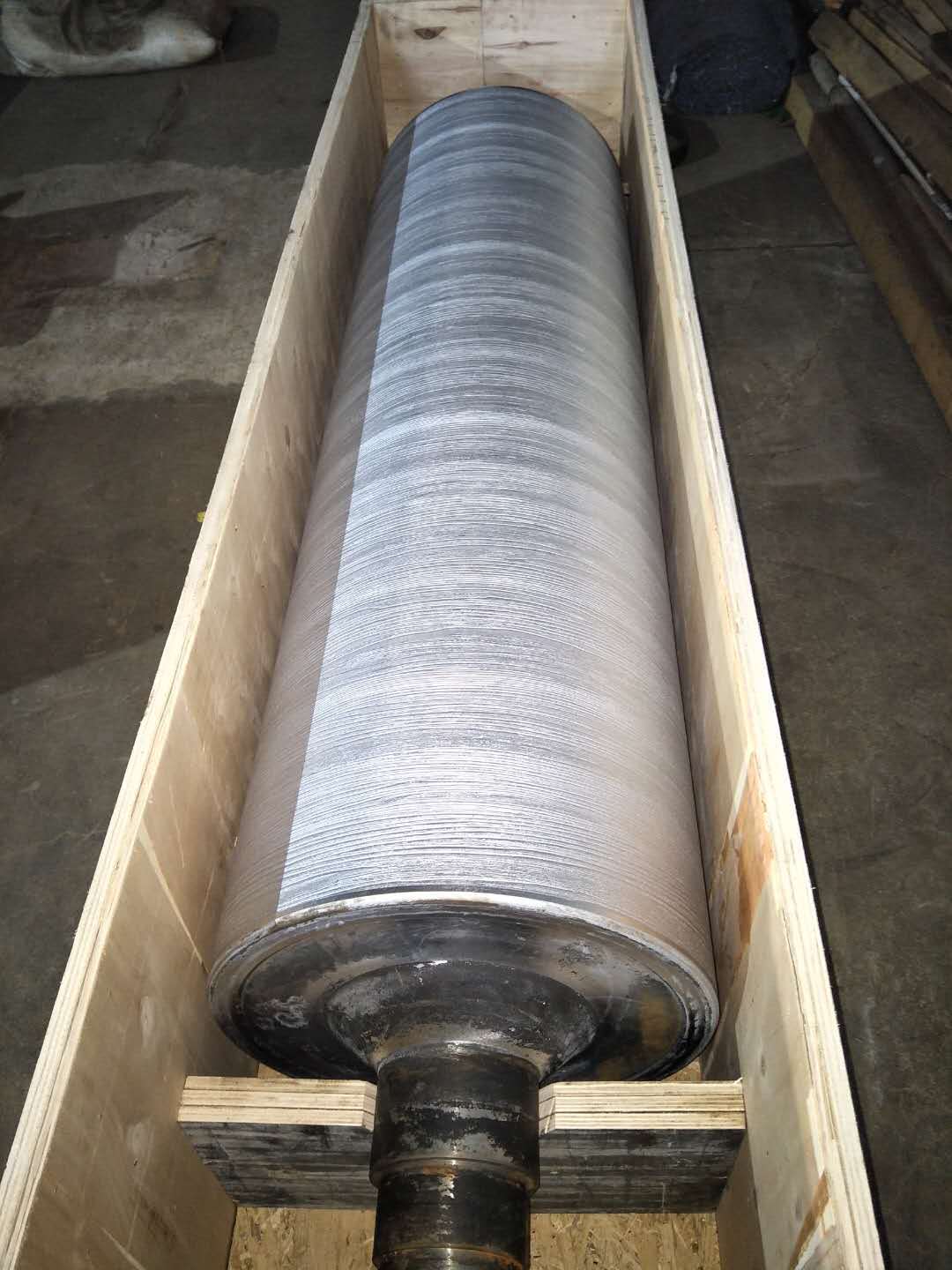

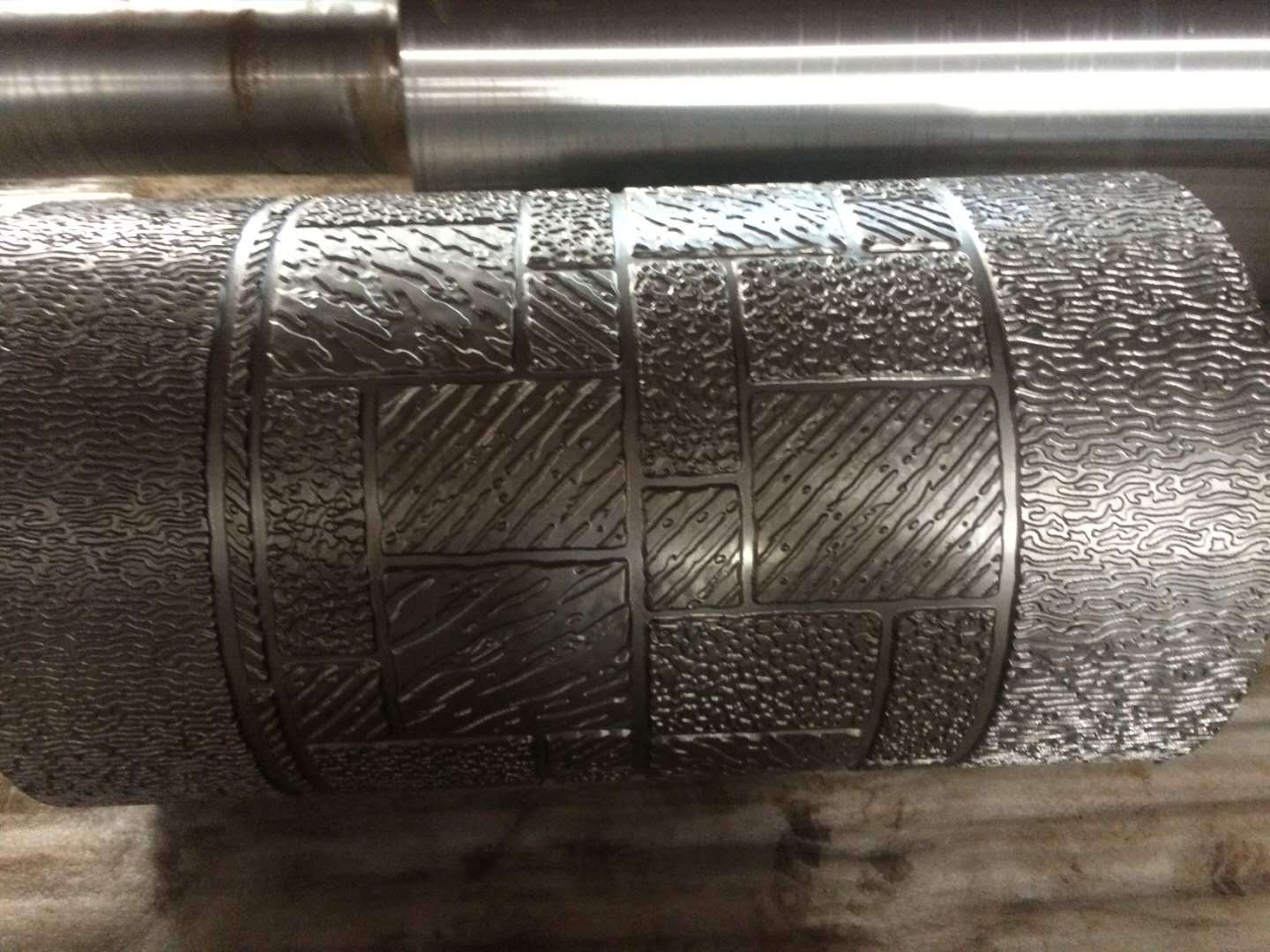

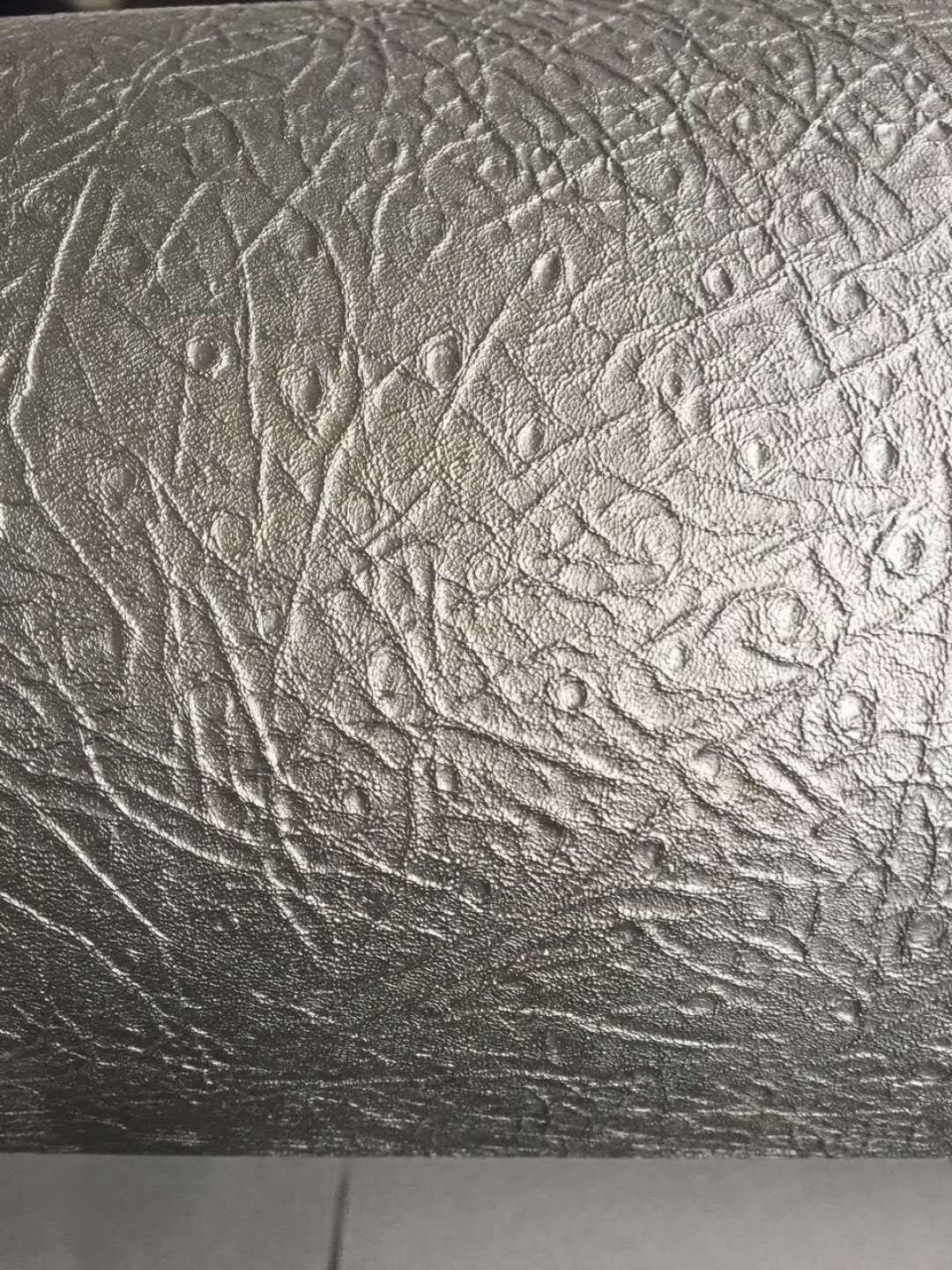

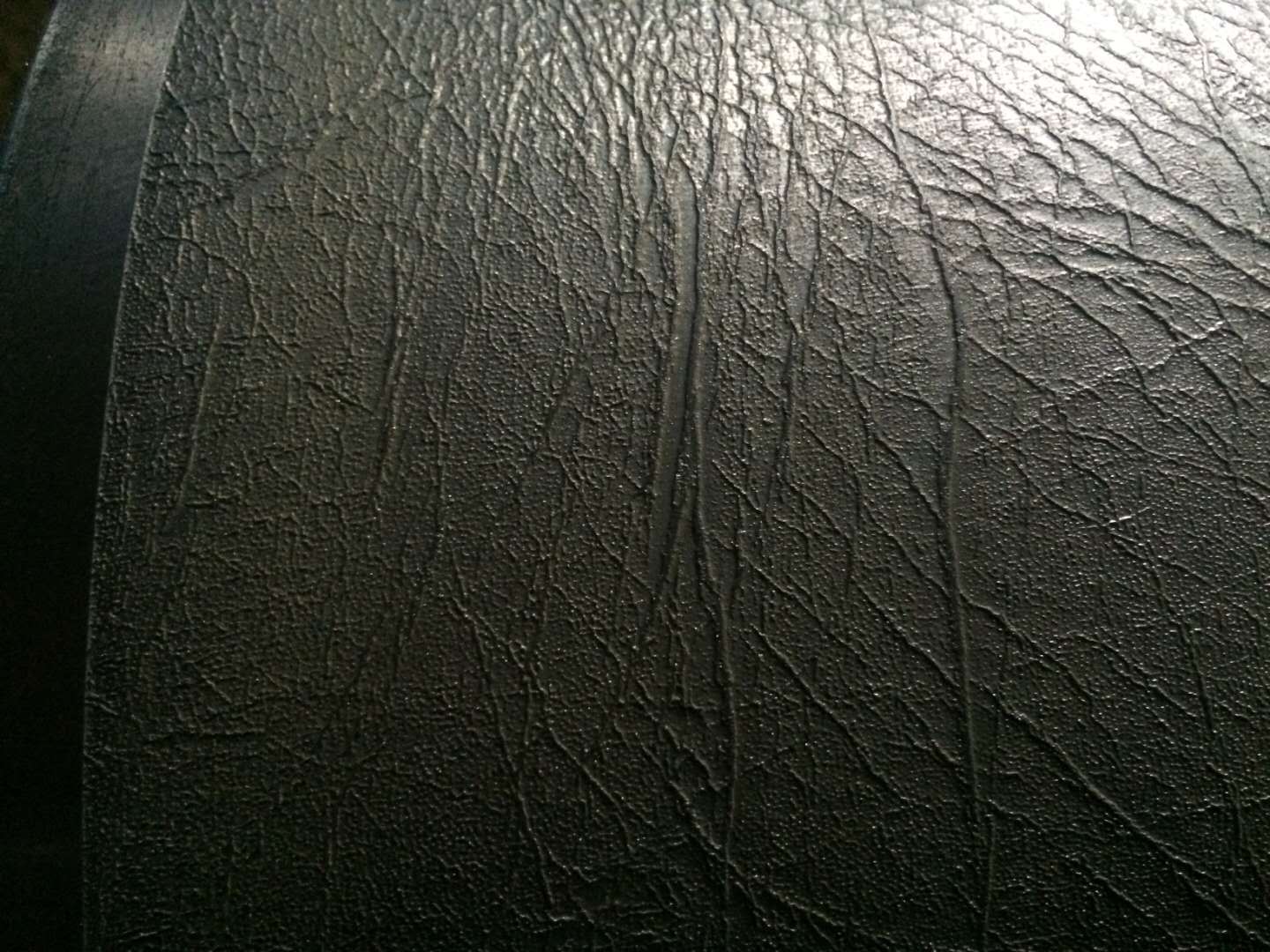

花辊经氮化处理以后使用寿命大大增强
氮化咨询热线13621525499小郑
