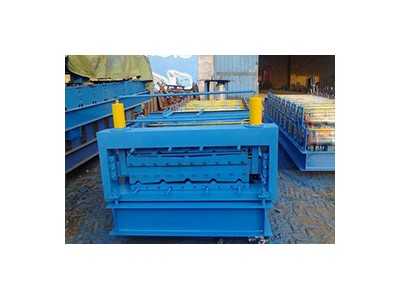

双层压瓦机左右两侧机箱内，安装有润滑泵，机器工作时经过，油管向各摩擦运动部位输送润滑油。彩钢双层压瓦机主要由左、顶部机箱盖、右机体、底部连杆、滑动座、六方转轮、槽轮机构、皮带轮、齿轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。
不了解双层压瓦机结构和性能及操作规程者不得开动机器。严禁超过小闭合高度进行工作，即上滑动箱底面至工作各面小距离290㎜要求上下模具合模后的高度加上，上下垫板厚底加上瓦坯厚度，不允许超过290㎜，制造模具时应按此要求进行设计，以免发生机床事故。经常注意观察，滑动箱体及两侧机体内润滑油的高度。设备应经常擦拭，保持清洁。双层压瓦机主要由左、右机体、底部连杆、顶部机箱盖、滑动座、六方转轮、皮带轮、齿轮机构、槽轮机构、凸轮机构、润滑泵、油路系统、电控部分等组成。该机上模冲压工序：由电动机经过皮带轮，带动输入轴，经小齿轮，大齿轮，带动上轴，通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。在左右两侧机箱内，安装有润滑泵，机器工作时经过，油管向各摩擦运动部位输送润滑油。
双层压瓦机的使用注意事项：
1、要把压瓦机周围和压辊表面都清理干净。此设备上模压型工序：由电机经过皮带轮带动输入轴，经小齿轮，大齿轮，带动上轴。通过一套凸轮机构带动装有上模的滑动座上下运动，实现压瓦。
2、严禁超过小闭合高度进行工作，即上滑动箱底面至工作各面小距离290㎜要求上下模具模后的高度加上，上下垫板厚底加上瓦坯厚度，不允许超过290㎜，制造模具时应按此要求进行设计，以免发生机床事故。
3、经常注意观察，滑动箱体及两侧机体内润滑油的高度。设备应经常擦拭，保持清洁，不许有泥污积水。
4、彩钢双层压瓦机工作台的转位是由装于上轴端头的齿轮组，传动拨销齿轮，拨动装于六方转轮轴上的槽轮来实现分度定位，在上轴的两端各装有一个与装在同一轴上与压制凸轮共轭的回凸轮，通过定位杆与定位盘实现下模在工作位置的定位。在左右两侧机箱内，安装有润滑泵，机器工作时经过，油管向各摩擦运动部位输送润滑油。了解本机结构和性能及操作规程者不得开动机器。
双层压瓦机的技术参数：
1、轧辊材料：45#钢煅打件，数控加工成型。
2、轴径直径：￠70mm。
3、液压站电机：3kw，液压站油泵：齿轮泵。
4、成型机道数：840型11排900型9排。
5、链条：1寸链条单排传动。
6、成型机电机功率：3Kw+3Kw双极减速机。
7、成型机线速度：8-12米/分。
8、被动放料：手动涨紧，被动放料赠上料架二套。
9、机架：采用3000H钢焊接。
10、成型机导向进料架形式：侧向滑板式。
