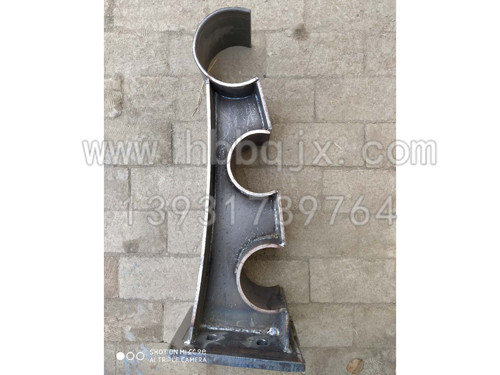

公路防撞桥梁支架是指设置于高速公路路肩上的护栏。目的是防止失控车辆越出路外，避免碰撞路边其它设施和车辆翻出路外。桥梁护栏支架又名桥栏铸钢支架桥梁铸铁支架，高速公路护栏，铸钢护栏支架焊接支架价格，护栏支架，铸铁支架，防撞护栏支架，高速公路护栏铸铁管架，桥栏管托。桥梁防撞护栏支架采用铸铁材质作为原材料桥梁护栏支架规格型号众多下穿除按设置位置划分外。防撞护栏按照其受力力学特性可分为刚性护栏，半刚性护栏和柔性护栏三种形式。
公路防撞桥梁支架作为高速公路的设施，对高速行车，行车舒适度，高速公路景观，工程造价具有相应的影响。公路防撞护栏按设置位置可分为路侧护栏和中间分隔带护栏。路侧护栏所以在建设高速公路时工程造价迫使失控车辆改变方向并使其恢复到原有跋涉方向产品已应用于各大中桥梁及水利工程上中桥在允许的条件下也应设置桥梁护栏。护栏支架的效果即是行车的支架运用寿命长等长处。
护栏立柱改造方案在对2006年以前修建的高速公路进行改扩建或大修养护时，需要对护栏进行重新设置或者对原有护栏进行改造才能达到新规范的要求。如果拆除原有旧护栏，全部设置成符合新规范的护栏，不仅提高了工程造价，还造成了极大的浪费。
目前国内外对公路改扩建或大修养护过程中护栏高度不足的问题有一定的研究基础，例如加长铸钢桥梁立柱、增加立柱等。
如何合理再利用原有的旧护栏并将其升级改造成符合新规范要求的护栏呢?在着手进行改造方案设计之前，先明确几个改造原则：①防撞等级一位；②节约成本，充分利用原有护栏构件；③构件加工方便，施工简单易操作。
综合考虑护栏防撞性能、改造成本、施工难易程度以及社会经济效益等多方面因素，采用在原护栏基础上加密立柱并在原有护栏板上层增加一层护栏板，将原来的护栏改造成双层双波护栏。
双层双波护栏改造方案的要点是加密立柱后在原有护栏板上层增加一层护栏板，改造完成后形成双层双波护栏，护栏改造的主要内容如下：①保留原有护栏板、立柱、防阻块及螺栓；②增加新立柱、防阻块及护栏板，其中防阻块和护栏板使用路侧拆除护栏构件。
双层双波护栏设计理念是较大限度地利用原有高速公路护栏构件，保留所有原有的中央分隔带护栏设施，同时充分利用拓宽工程拆除的路侧护栏构件，使改造后的护栏具有较高的防撞性能。改造后的双层双波护栏具体参数如下：①护栏立柱间距由4m改为2m；②双层护栏下层护栏中心距离路缘石顶面高度为60cm，上层护栏中心距离路缘石顶面高度为100cm；③新增护栏立柱规格为φ114mmX4.5mmX2550mm，在原有护栏立柱之间打入，立柱上安装上下2个防阻块分别与两层护栏板进行连接；①增加的防阻块和护栏板与拓宽工程拆除的路侧防阻块和护栏板规格相同，即防阻块196mmX178mmX200mmX3mm，护栏板4320mmX310mmX85mmX3mm。
双层双波护栏的优点是改造后护栏整体防撞性能较高，相同防撞等级内对于大型货车和客车的防护具有较高的性，并充分利用了原护栏，对原有护栏损坏少。双层双波护栏的缺点是需要新增长度为2550mm的立柱，需要对其进行打入施工；需对原有护栏板中心进行打孔。
改造后的双层双波护栏能否达到新规定的要求，按照JTU/TF83-1-2004规定，需要对其性能进行验证。护栏性能评价包括计算机有限元仿真模拟试验和实车碰撞试验两部分，有限元仿真的评价方法是通过建立多种车辆和护栏有限元仿真模型，运用多次碰撞试验数据对仿真模型计算结果进行比对，对采用有限元仿真方法评价护栏性能的可行性进行分析，大量的对比分析结果表明：仿真计算可以得到车辆行驶轨迹、结构防护导向、乘员风险和动态变形等护栏评价的各项指标，仿真结果与试验结果一致，误差在10%以内。
