固定方式可采用焊接或绑扎。筋笼的部位，钢筋笼放入桩孔时应防止扭曲，声测管一般随钢筋笼分段安装，每埋设一节均应向声测管内加注清水。声测管安装完毕后应将上口加盖封闭，以免浇灌混凝土事落入异物，致使孔道堵塞。声测管埋设深度应在灌注桩的底部以上50mm~150mm，声测管的上端应高于灌注桩顶面 300mm~500mm，同一根桩的声测管外露高度宜相同。

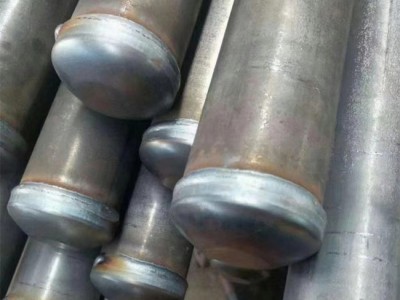

声测管的直径，通常比径向换能器的直径大l0mm即可，常用规格是内径50-60mm。管子的壁厚对透声率的影响很小，所以，原则上对管壁厚度，但从节省用钢量的角度而言，管壁只要能承受新浇混凝土的侧压力，则越薄越省。
其次是由于存在缺在缺陷时，超声波在混凝土中传播时声能衰减加大，声测管接收信号的首波幅度下降。第三是由于混凝土存在缺陷时，高频成分比低频成分消失快，接收信号的频率总是比通过相同测距的无缺陷混凝土接收到的频率低。后，由于超声波在缺陷界面上的复杂反射、折射，使声波传播的相位发生差异，叠加的结果导致接收信号的波形发生畸变。据此即可对混凝土内部的质量情况作出判断。
