主要特点：

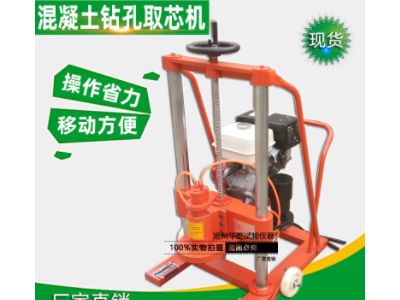

1、采用双立柱结构、螺旋给进方式，稳定性好，操作简单省力。配有行轮，移动方便。

2、采用高速切割技术与薄壁金刚石钻头配套，可钻切高强度钢筋混凝土，钻进效率高、孔位准确，成孔质量好，芯样完整光滑、振动小，对建筑物无损害。

• 应用领域

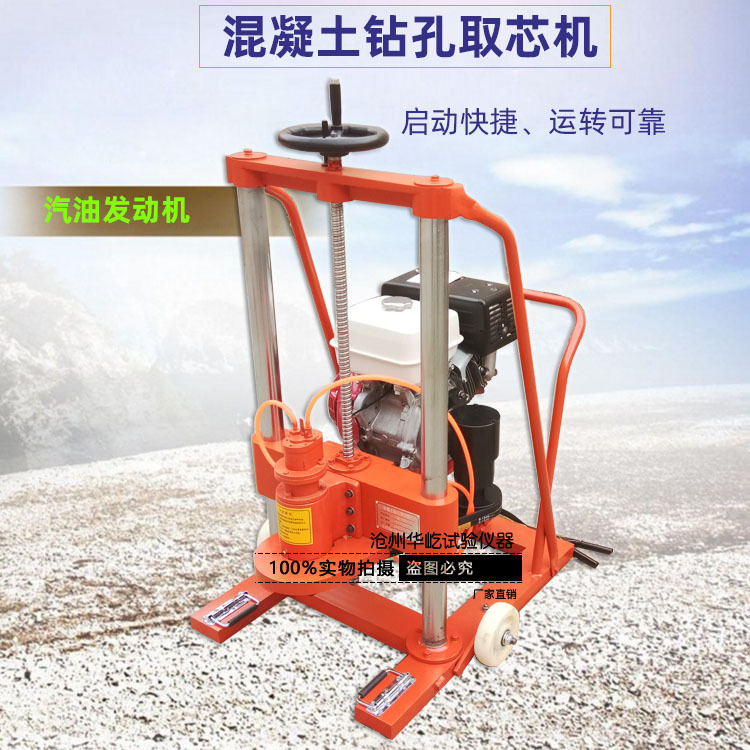

混凝土钻孔取芯机采用汽油发动机为动力（本田）启动快捷，运转可靠，适用于无电力场所和较大口径的工程钻孔。广泛应用与工程建筑，市政工程、设备安装工程和建筑质量检查等领域的钻孔与取芯。

1. 在公路、机场、港口、大坝等混凝土、沥青路面、石灰石基础上取芯进行抗压、抗折试验。
2. 安装大型机器设备钻地脚螺栓孔。
3. 安设桥梁扶手及交通安全防护栏杆钻孔。

• 操作过程：

1. 使用前的准备工作

1. 加入93#无铅汽油和高级润滑油，加入机油的多少可根据机油尺刻度为准。
2. 在立柱上加注润滑油。并转动给手柄和输出油，检查给进和回转是否灵活可靠。
3. 准备好水源。
4. 检查各部位螺丝是否有松动。

备注：必须严格按照以上四步操作，否则发动机可能抱死，切记！！

1. 安装

钻头对孔位后，把三个行走轮搬起，让底座楼到地面。打小孔且混凝土强度不高时，则依靠钻机的自身重量就可将钻机固定，若打的孔径较大，钻机自身重量不能稳住钻孔机时，可在地盘上放置重物（如沙袋、铁块、混凝土块等）固定或打两个膨胀螺丝栓加上压杆（如槽钢等）来固定钻机，钻机固定要牢靠，不得摇晃，否则钻孔作业无法正常进行。

1. 开孔

以上作业做好后，即可开孔作业，装上钻头，起动气油机（详情见汽油机用户手册）把进水管吸入水泵，水泵上水后把水桶放在地面即可，油门调制大，开始轻摇给进手柄，是钻头慢慢接触地面。

1. 正常钻入

当开孔钻进2-3mm深后，即可转入正常钻进，此刻给进压力适当加大，正常钻进的要诀：给进压力要适中，要保持均匀，碰到粗钢筋给进压力要减少。要做到一听二看，听机器的声音是否正常，看孔口是否返（冒）水。

1. 终孔

到达所取深度后，即可停钻。停钻的要求是：先关机器后关水，若是深孔时，还不能立即提钻和停水，而是用水冲孔一段时间，目的在于深孔内的岩粉冲洗干净，以防岩粉沉淀导致埋钻次，造成取芯困难。

• 注意事项

1. 当出现卡钻时，不允许采用强行起动机器的办法来排除卡钻，而应采用人工方法（如用加长搬手转动钻头）排除后，方可重新启动机器。
2. 当岩芯卡在钻头内时，应立即停止钻进，及时清除。清除时，只允许用橡胶锤或软木棍轻轻敲击钻头钢体，反复桥机即可将岩芯清除出来。严禁用铁锤敲击钻头或岩芯，以免损坏薄壁钻头。
3. 使用前应仔细阅读（汽油机用户手册）
4. 严禁无水作业。

• 维修与保养

1. 取芯完成后，要把适当部位擦净、晾干、涂油。
2. 要有专业人员负责使用保养，以保持机器的正常使用。
3. 经常查看汽油、机油，以防短油造成机器损伤影响寿命。
4. 机器长时间使用或使用多次后，应检查一遍各部位螺栓是否有松动现象，以防影响和耽误正常使用。
5. 如机器长时间不使用，应把机器化油器中的汽油放净，以防化油器浸没时间过长，下次不易起动。
