技术参数 |
||||
|
|
仪器型号 |
DX-2010 |
|||
|
|
主机体尺寸 |
550*600*1000 |
|||
|
|
实际工作行程 |
200*100 |
|||
|
|
载重 |
28公斤 |
|||
|
|
主机体重量 |
385公斤 |
|
||
|
|
线性精度 |
（3+L/100）μm |
|||
|
|
表面照明 |
LED环形超亮可微调式冷光源 |
|||
|
|
轮廓照明 |
LED超亮圆形可微调式冷光源 |
|||
|
|
测量软件 |
瑞士汉化(REICAVMM2.2)精密测量软件 |
|||
|
|
光栅尺分辩率 |
0.001mm |
|||
|
|
CCD摄相机 |
.TEO彩色高清工业专用CCD |
|||
|
|
传动系统 |
.技术无牙传动，定位精度高，移动时轻便快捷，可随心所欲定位。 |
|||
|
|
导轨 |
0.001mm超精度恒温耐腐直线导轨 |
|||
|
重复精度 |
0．003mm |
||||
|
放大倍率 |
Step Zoom光学放大率：0.7--4.5X，影像放大率：20X—280X可变倍镜头 |
||||
|
机台底座 |
000级超高精度天然泰山济南青花岗石,耐腐、耐变形，稳定性高。 |
||||
|
工作平台 |
中国首创000级大理石工作平台（保证设备长期稳定） |
||||
一、 影像系统：
l SONY芯片彩色 CCD 壹个
l 可连续变倍镜头（带自锁，光学倍率0.7X-4.5X,放大倍率20X-280X） 壹个
二： 多功能校验玻璃校正片
（精度±0.5μm） 选购

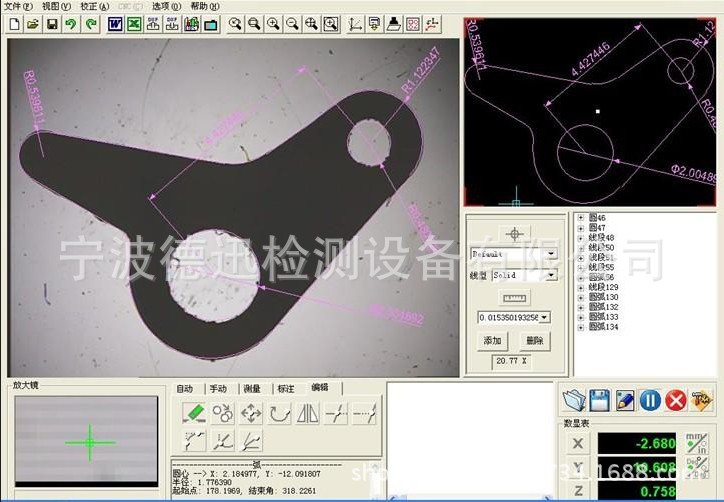

三、专业智慧型影像测量仪２.５D处理软件REICA-VMT 壹套
软件特点：
1、汇出功能：SPC资料转换（制程能力分析）：能将测量之资料输出至Excel、Word中进行分析。
2、图形可输入到AutoCAD成为工程图。
3、AutoCAD标准工程图可输入实时影像中，令AutoCAD工程图与实际工件外形重叠进行对比，从而找出工件和工程图的区别。
4、可输入先前拍照储存的jpeg图片到实时影像中与实际工件进行重叠对比。
5、可以在鸟瞰的全图中进行标注尺寸。
6、自定义圆：可按客户需要自定标准的圆，再以标准的圆和影像中的工件做重叠对比，从而找到工件与标准圆形之间的误差。
7、自定义线段：可自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
8、自设客户坐标：在实时影像中的实际工件上自行设定坐标原点（0，0），在画面上任意点标示该点的Ｘ、Ｙ坐标位置。
9、坐标标注：以自设的坐标原点(0,0)为基准，标注画面上任意一点的坐标位置。
10、专利取Ｒ角功能：为目前市面上准确的平面取Ｒ角方式。
11、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）。
12、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。
13、标注：可以在实时影像中的工件上标注尺寸。（长度、角度、直径、半径、点到线的距离、两圆的偏心、两点间距等）。
14、自动取线、取圆：无须人工取线或圆在某一范围内用软件可自动捕捉到最精准的线和圆。
１５、结果显示方式：单位的切换如：mm、um、inch、mil.。
16、记忆点呼出：可利用在图形上既有的测量点资料，作记忆呼出，直接执行各项运功能，绘出图形，方便快捷以。
１７、精度校正：软件提供线性、非线性精度补偿，可随时校验硬体准确度，修正精度不良现象。
１８、软件中文操作，易懂易学，易操作。
