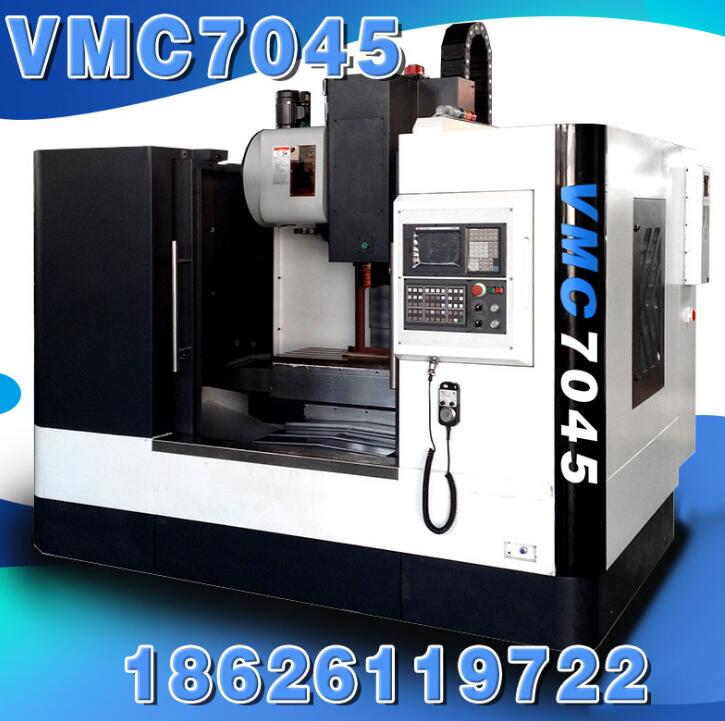

型号:VMC7045
主电机功率:5.5（kw）
重量:4500（kg）
起订:1部
供应:100部
发货:3天内
|
项目 |
单位 |
VMC850 |
|
主轴孔锥度 |
|
BT40 |
|
X轴行程 |
mm |
800 |
|
Y轴行程 |
mm |
500 |
|
Z轴行程 |
mm |
500 |
|
工作台面积 |
mm |
1000*500 |
|
主轴中心至立柱距离 |
mm |
581 |
|
主轴臂端至工作台最大距离 |
mm |
120-620 |
|
最大承重 |
kg |
500 |
|
主轴转速范围 |
r/min |
80~8000 |
|
快移速度 |
m/min |
24 |
|
主轴电机功率 |
kw |
7.5KW（伺服） |
|
进给速度 |
mm/min |
0~16000 |
|
X、Y向伺服电机 |
N.M |
15 |
|
Z向伺服电机 |
N.M |
23 |
|
序号 |
项 目 |
数量 |
制造厂家名称 |
|
1、 |
操作系统 |
1套 |
KND1000mc1i |
|
2、 |
主轴轴承 |
各1组 |
日本NSK/台湾TPI |
|
3、 |
三轴丝杠 |
各1组 |
台资岐山 |
|
4、 |
主轴单元 |
1 套 |
台湾丹铨/普森 |
|
5、 |
接线端口 |
1套 |
德国万可 |
|
6、 |
主要电气元件 |
1组 |
法国施耐德/德力西 |
|
7、 |
自动润滑系统 |
1套 |
台湾胜祥 |
|
8、 |
切削液水泵 |
1套 |
台湾洛凯 |
|
9、 |
同步带轮与同步带 |
1套 |
随主轴配套 |
|
10、 |
X、Y导轨防护 |
各1套 |
国产 |
|
11、 |
Z轴盔甲防护罩 |
1套 |
国产 |
|
12、 |
全防护 |
1套 |
国产 |
|
13、 |
三轴滚珠线轨 |
1套 |
台湾上银 |
|
14、 |
铸件 |
1套 |
云南 |
|
15、 |
刀库 |
1套 |
台湾冈田（24把圆盘） |
|
型号 |
VMC1050 |
|
X轴 |
1000mm |
|
Y轴 |
500mm |
|
Z轴 |
550mm |
|
主轴端面至工作台 |
120-720mm |
|
主轴中心至立柱导轨 |
650mm |
|
X轴快速移动 |
24m/min |
|
Y轴快速移动 |
24m/min |
|
Z轴快速移动 |
20m/min |
|
切削进给 |
1-10000mm/min |
|
工作台面积 |
1200×600mm |
|
最大承重 |
700Kg |
|
T型槽 |
5-18-110mm |
|
转速 |
1-8000rpm |
|
主轴锥孔(7:24) |
BT40/ Ø120 |
|
主电机功率 |
7.5kw |
|
序号 |
项 目 |
数量 |
制造厂家名称 |
|
1、 |
系统 |
1套 |
新代21MA |
|
2、 |
主轴轴承 |
各1组 |
日本NSK、TPI |
|
3、 |
24T机械手刀库 |
1套 |
台湾冈田 |
|
4、 |
主 轴 单 元 |
1 套 |
台湾丹铨 |
|
5、 |
接线端口 |
1套 |
德国万可 |
|
6、 |
主要电气元件 |
1组 |
法国德力西/施耐德 |
|
7、 |
主要气动元件 |
1组 |
台湾亚德客 |
|
8、 |
自动润滑系统 |
1套 |
日本河谷/台湾胜祥 |
|
9、 |
同步带轮与同步带 |
1套 |
随主轴配套 |
|
10、 |
水泵 |
1套 |
机床配套 |
|
11、 |
三轴滚柱线轨X/Y/Z |
1套 |
台湾上银 |
|
12、 |
丝杆 |
1套 |
台资岐山 |
