品牌:爱德华
类型:水平臂式三坐标测量机
规格:手动型三维,半自动型,自动型
加工定制:否
起订:1台
供应:300台
发货:3天内
销售部：朱先生18268525436
|
机器型号 |
BST320C |
BST430C |
||
|
量测行程(X/Y/Z) |
300 X 200 X 200 MM |
400 X 300 X 200 MM |
||
|
外观尺寸(W/L/H) |
835 X 920 X 1210 MM |
935 X 1020 X 1210 MM |
||
|
机器重量 |
120KG |
150KG |
||
|
机台承重 |
25KG |
|||
|
测量精度 |
XY轴:E2=(3+L/200)μm; Z轴:E1=(5+L/200)μm |
|||
|
重复精度 |
XY轴:≤3μm;Z轴:≤5μm |
|||
|
最大速度 |
XY轴:350mm/s; Z轴:200mm/s |
|||
|
光源 |
表面光 |
程控式五环八向四十区块LED冷光源 |
||
|
轮廓光 |
程控式LED平行冷光源 |
|||
|
量测软件 |
iMaGeo影像仪专业量测软件 |
|||
|
输出格式 |
WORD/EXCEL/DXF/SPC |
|||
|
光学系统 |
工业专用高清晰度带卡位镜头 |
|||
|
放大倍率 |
光学放大倍率：0.7-4.5X；影像放大倍率：22-145X |
|||
|
影像系统 |
工业专用高分辨率彩色CCD |
|||
|
光栅尺 |
工业专用高分辨率光栅尺，分辨率1.0μm |
|||
|
计算机 |
双核2.0处理器，1GB内存，256MB独立显卡，160GB硬盘，17寸LCD显示器，工业专用电源机箱 |
|||
|
保固期 |
保固一年，终身维护 |
|||
|
工作环境 |
电源 |
(220±5)V/50Hz/10A |
||
|
温度/湿度/振动 |
(20±3)℃； 35%-65%；振动<0.002g，低于15HZ |
|||
|
应用领域 |
手机配件、连接器、精密五金、塑料、精密夹治具、家电制品、计算机周边、机械配件、电子组件等 |
|||
使用新XY平台机构传动技术，提供高效率、高精度及高稳定性量 测系统平台。
自主开发的 测量软体，非线性补偿 与程式化光学变焦功能，搭配先进可程 式化控制 LED 光源系统，构成直觉性的 操作介面，可轻易实现编程自动量测。
特 點：（2.5D测量软件）
1、专业的量测功能：自动测量点、线、圆等元素.点线距、平行线距、角度、弧、多点回归圆、同心度、位置度，两圆圆心距等各种工件尺寸的量测。
2、定位及摆正功能：包括对回机械原点、单点平移、将斜放的工件自动摆正，自动设置基准坐标等强大功能。
3、记忆点呼出:可利用图形上既有的量测点资料，作记忆呼出，直接执行各项运算功能，绘出图形，直接出图纸，一键出检测报告等方便快捷。
4、结果显示方式：单位的切换如：mm、um、inch、mil。
5、精度校正：软体提供线性、非线性精度补偿，可随时校验硬体准确度，修正精度不良现象。
6、汇出功能：自动转EXCEL、WORD生成检测报表;直接画线、圆、弧时，直接把线、圆、弧角等测量图形图纸直接转到CAD软件中,生成相应的图形CAD工程图。
7、SPC统计功能：自动认识指定的量测数据，并计算其最大值、最小值、平均值、标准值、Ca、CP、Cpk…的运算，且可以应用于生产线实时量测判断。
8、有手动和自动捕捉功能，灵活应用各工件。
9、软件中文操作。

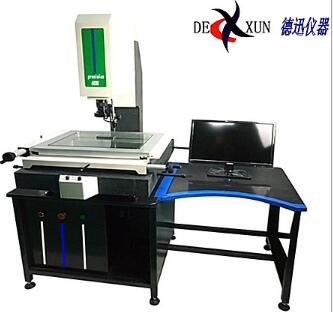

CNC系列全自动光学影像测量仪是我司新推出的一款光学测量仪器，专为高端全自动量测市场量身定制，它融合了‘XTY’多年的设计制造经验，借鉴和引进了多项国际先进的机构设计技术，大幅度减少阿贝误差，提高的测量准确度，有效保证各轴稳定性。同时引进日本伺服全闭环控制系统，采用我司新开发的自动量测软体，具有CNC编程功能，能够大幅度提高了定位精准度及重复性、且测量速度快。
