型号:6-25
外形尺寸:35*35*2500（mm）
加工定制:是
起订:1台
供应:2000台
发货:3天内

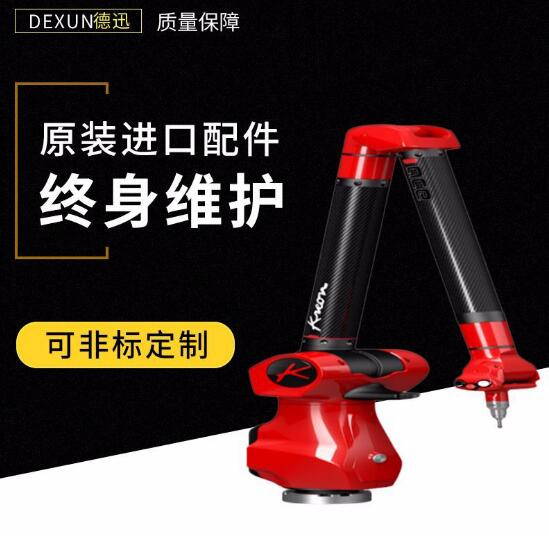

A.1综述：
ACE系列关节臂三坐标测量机是法国KREON公司25年来制造历史和追求创新的结晶，该公司25年来专注于研发、制造关节臂三坐标测量机及三维激光扫描系统。在.市场有25%的占有率。是世界上先进的便携式测量系统之一。在.关节臂三坐标测量机的市场上以精度高，稳定性高，性价比高而著称。
A.2特点描述：
1. 便携性：主机采用高强度碳纤维材料，轻便易携带（仅8-14公斤左右），能够满足随时随地测量需要。
2. 软件功能齐全：可进行几何元素、三维坐标、形位公差、曲线曲面测量和扫描、逆向工程、CAD数模与实际零件比对检测、装配，夹具检测、检具检测、管道测量。
3. 测量范围宽：您可以选择2.0米至4.5米测量范围，并可以通过蛙跳方式扩展到更大的测量范围。
4. USB数据接口或者无线WIFI连接：采用通用数据线缆与计算机间通过USB数据接口通讯，并且可以实现热插拔；也可以使用无线WIFI连接，实现无线连接测量。
5. 多自由度设计让您实现任意空间点位置和隐藏点的测量，等臂长设计无测量死角。
6. 内置自平衡机构，操作轻巧、灵活。
7. 内置可循环充电电池，可在无外接电源环境下工作，一次充电可测量8小时。
8. 内置高灵敏温度传感器，具有实时温度补偿功能，保证在不同的温度下都能实现高精度的稳定测量。
9. 快速箝位安装机构，可提供多种安装形式。
A.3 参数规格：
l 型号系列：Kreon ACE-6-25
l 轴数：6轴
l 测量范围（直径）：2500mm
l 单点重复性精度：0.018mm
l 空间长度测量精度：0.026mm
l 重量（不含底座）：约10Kg。
A.4软件系统：
测量软件---手动CAD版本：Rational /DMIS
主要特点及功能：
l Microsoft WINDOWS 7操作环境。
l 机器几何误差补偿。
l 在线帮助功能
l 测头管理功能，自动动校正各种测针，包括硬测头，触发测头等。
l 支持关节臂探针图形显现
l 支持硬探头扫描：
l 扫描出点云
l 扫描成二维元素(直线、圆、圆弧、曲线、键槽)
l 扫描成面型元素(球、圆柱、面、曲面、圆锥)
l 支持多种扫描方式：
l 连续扫描
l 交叉面扫描（穿越设定的平面时，自动记录穿越点）
l 零件找正功能：建立坐标系，设置坐标原点，执行平移和旋转等坐标变换。
l 输出设备管理功能：管理输出设备的起停，选择输出内容和输出格式。
l 基本几何测量功能：如,点、线、面、圆、圆柱、圆锥和球等几何元素的测量。
l 自学习功能：通过测量一个实体零件，自动记录并产生测量程序。
l 几何关系计算功能：用于计算元素间的相交、投影、中点、距离、角度等几何关系。
l 形位公差评估功能：用于评定国际标准所定义的形状公差和位置公差。
l 利用CAD图片创建图形输出报告。
l 在编程助手的辅助下，利用DMIS语言创建参数化的零件程序。
l 图形显示测量空间，测针的实际方向和红宝石的直径。
l 被测几何元素的图形显示。
l 所有被测元素均按实际测量的尺寸关系显示于图形区，可以输出IGES数据或打印。
l 当选择几何元素时，除了传统的根据名称选择元素的方法外，也可以在图形区直观地点击元素的图形以选择该元素。
l 图形显示形状误差
l 当测量完一个元素后，可以查看该元素的数据点分布，以图形方式打印出形状误差及全部的图形和几何信息。
l 坐标系图形预览。
l 在建立坐标系时，操作员可以图形预览要创建的坐标系并作需要的修改。
l 可以IGES格式读入CAD数模，并以CAD数模作为理论数据检测实际工件。
l 与CAD数模结合的自由曲面六点找正法，无须特别的定位基准即可以找正零件，结合BESTFIT对坐标系的优化功能，完善自由曲面的找正。
l 实时曲线检测。
l 可以测量曲线曲面，输出单个点，曲线和曲面的轮廓度误差，测量误差是测量点与CAD数模之间的法向误差，并能够实时显示每个点的测量误差。
l 输出CAD图形报告，用户只需选择图形的大小和视图，以及输出的内容，即可自动产生图形报告，可输出到多种设备，比如打印机，PDF文件等。
A.6 测头系统：
三键硬测头一组
Φ3*18mm球形红宝石测针一支
Φ4*18mm球形红宝石测针一支
Φ6*17mm球形红宝石测针一支
30mm测针加长杆一支
φ20标准校准球一套
A.7 数据处理系统：
DELL移动工作站一台（英特尔I5处理器，4G内存，2G独显，500G硬盘）
A.8 固定座
组合式磁力底座一套
A.9 数据线：
USB接口的数据线，长度3米。
A.10 用户手册：
1.测量软件操作手册（中文）
A.11 仪器箱：
外形美观的仪器外箱既能很好的保护测量机，也为外出携带提供了便利。
A.12 环境条件要求：
工作环境温度 : 10°C至45 °C
储存温度 :-30
环境湿度 :0-95%（非冷凝）
供电系统 : 100 – 250V，50-60Hz
认证 : CE
