品牌:德迅
加工定制:是
型号:DX-4030
类型:卧式投影仪
起订:1台
供应:1000台
发货:3天内
立即购买
宁波德迅精密仪器
厂家.直销 终身培训：
因针对不同产品所要求的设备型号，配置有所不同（旺旺上传有限），敬请来电咨询确认
销售部：朱先生18268525436
产品介绍：

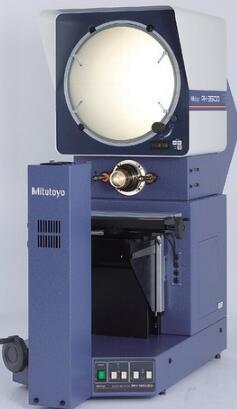

• 采用水平光学系统的台式投影仪。
• 工作台的最大载重量为45kg，可对重型工
件进行测量。
• 测量范围广254mm (X) × 152mm (Y))，可对
大尺寸工件进行测量。(PH-3515F)
• 数字显示量角器可轻松进行角度测量
• 与2-D 数据处理器(选件) QM-Data200 组合
使用可提供多种不同的尺寸测量方法。
• 透射照明用于检测工件轮廓，斜向反射照明
用于观察工件表面。
采用水平光学系统得台式投影仪
适于螺纹间距测量——工件旋转时，图像不会产生毛边或扭曲。
日光屏显示正像
直径为356mm的投影屏幕带有十字交叉细线参考线，易于校正0.01°数显角度测量
载重工件台和光栅尺配合使用，确保快速，高精度测量
内置XY计数器
技术参数：
投影图像：正像
投影屏幕： 有效直径：356mm
屏幕材料：精细磨砂玻璃
屏幕旋转：±360°，微调和夹紧
角度分度值：数显计数器
分辨率：0.01°
范围：±370°
ABS/INC模式转换，调零
参考线：十字交叉线
投影镜头：10X
放大精度： 轮廓照明：±0.1%以下
表面照明：±0.15%以下
轮廓照明：光源：卤素灯泡（24V,150W）
光学系统：远心系统
功能：2-step高/低亮度转换，吸热光片，冷却风扇
调焦：手动调焦
分辨率：0.001mm
电源：100-240V AC,50/60HZ
重量：152Kg
性能参数：
XY工作台行程范围：254*152mm
测量方法：线性编码器
速滑功能：X轴
XY工作台面尺寸：450*146mm
旋转功能：±10°
最大工件负载：45Kg
