品牌:深圳市宏大电子设备有限公司
电源电压:220V50HZ
检测范围:电池极板短路测试检测
外观尺寸:300x300X100
起订:1台
供应:300台
发货:1天内

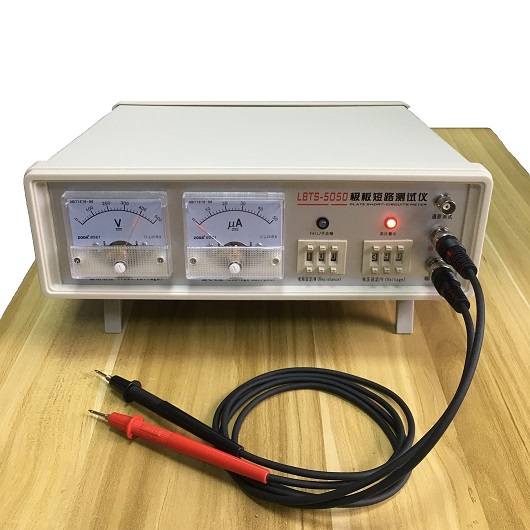

LBTS-5050极板短路测试仪
、 概述是根据高压击穿的原理，对锂电池的极板实施微短路测试的专用仪器，以漏电电流的大小来判断其极板短路的程度。
1、输入电源：AC 220V±10％ 50Hz；
2、输出电压：DC 0-500V(可调)；
3、仪器可测最大漏电电流为50μA；
4、仪器可测最大电阻199MΩ；
1、电流、电阻、电压三者之间的关系为：I=V/R（即电流=电压÷电阻）；
2、在测试时，将两测试表笔接上被测极板的正、负极，电流表①可实时显示被测极板的漏电电流实际值；
3、仪器只限于测试未注酸的锂电池极板；
4、在测试前，必需先设置好极板的电压及电阻值。电阻值的设定要根据电压值来确定，具体设置请参照下表：
|
电压/V
|
电阻值/MΩ
|
|
≥25 V
|
1～20 MΩ
|
|
≥100 V
|
1～100 MΩ
|
|
≥200 V
|
1～200 MΩ
|
注：若电阻的设定值超过了上表量程范围，仪器会提示报警。
1、电压校验：用万用表测量输出电压与电压表摆动一致；
2、电流校验：调节电阻到“010” MΩ，电压到“100”V，电流表显示为10μA；
