储罐施工质量控制要点以及大型储罐液压顶升装置安装(一)、储罐施工质量控制要点
储罐的垂直度、圆度及直径、棱角度三个几何尺寸是大型储罐倒装法施工的控制尺寸。在施工中，从以下几个方面对这三个尺寸进行控制：
1、垂直度控制
(1)一圈壁板组对时，严格控制单板垂直度和上口水平度，直到调整至规范允许的偏差范围。
(2)立缝组对时控制单板垂直度，环缝组对时要控制好整体垂直度，每张板至少控制3点，出现超差即行调整，避免增大累计偏差。
2、圈度及直径控制
(1)基础圆放线时要选择时机，尽可能在日出前完成，以避免温度对尺寸的影响。
(2)掌控胀圈预制质量是保证施工质量的，其预制弧度偏差严格控制在3mm之内；胀圈间的千斤顶在提升前顶紧，确保均匀受力。
(3)每一圈壁板的收口板下料尺寸应在安装完其他壁板后的自由状态下测量，避免因其他壁板强力组对造成的尺寸误差影响圆度和直径。
(4)每一圈壁板完成后即对圆度及直径进行测量，针对出现的问题制定预控措施并在下一圈壁板安装时执行。
3、棱角度控制(1)立缝组对时应向外人为增加2~3mm棱角，以利于抵消焊接变形，确保把棱角度控制在规范允许范围内。
(2)环缝大坡口焊接完后应对棱角进行测量，如出现较大变形，则应根据变形情况对该部位采取防变形措施，避免造成无法调节的变形和棱角。
(二)、大型储罐液压顶升装置安装

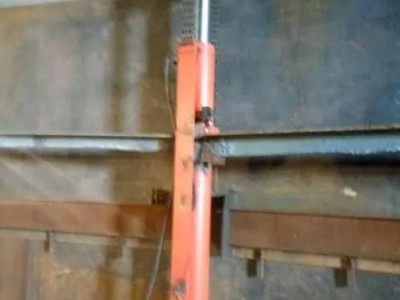

1.立柱组装
（1）检查上下卡头有无损坏、液压部分有无漏油；检查上下卡头性能是否良好、操作是否灵活；立柱、滑道及滑块应完好。整机处于完好状态。
（2）将上下卡头用螺栓与立柱连接、拧紧。
（3）提升杆贯穿上下卡头、提升滑块，并用CHE507焊条将端块与提升杆焊牢。在插入提升杆之前，应对提升杆进行校直。在插入提升杆时，将千斤顶处于松卡位置，即在上、下卡头的松卡螺母上旋到位时进行。注意保证提升杆与千斤顶基本同心，待正式工作时再将上、下卡头复位，使其处于工作状态。在滑道、滑块上均匀涂抹锂基脂二硫化钼润滑油脂。
2.立柱安装
（1）确定立柱安装位置。安装立柱时，应避免立柱与壁板纵焊缝在同一径向，影响焊接施工。所有立柱应在以罐体中心为圆心的同一圆周上，且每个立柱均布。提升块端头与壁板间隙宜为10～15mm。据以在底板上画出立柱位置。
（2）安装。按确定位置，将立柱固定在底板上，应接触且应垂直，用J507焊条焊牢。
（3）立柱固定。立柱圆周方向的固定，采取钢性固定。使用角钢与立柱顶端相互焊牢，使其一周连接成一个整体。立柱对角方向采取柔性固定，使用钢丝绳相互拉紧，并用花篮螺栓锁紧。单根立柱采用间隔一根立柱用角钢三角形支撑，并将其焊牢。
3.胀圈安装
胀圈一般采用槽钢卷制而成，使其符合罐体内壁弧度，每个胀圈之间采用千斤顶顶紧。保证胀圈胀壁板时，能充分接触壁板而且胀得圆。胀圈的安装位置，宜安装在胀圈下端距壁板下端150mm处。胀圈通过卡板与壁板焊牢固定，卡板应在提升滑块左右各焊接一块，且每隔2000mm应增加一个卡板，卡板厚度应≥12mm。提升滑块置于胀圈下方，滑块端头距壁板的间隙宜为10～15mm，在胀圈及滑块上焊接防止提升过程中滑块与胀圈的相对运动的挡块，避免产生危险。
4.液压泵站安装
（1）液压泵站安放在平整牢固地面上，且应干燥通风、防潮、防雨以及避免太阳直晒，应安装防雨泵棚。
（2）泵站供压系统，应按泵站系统图将各高压管、阀门、接头连接好，并与液压顶升设备立柱上的液压千斤顶相连，注意所有千斤顶进出口一致，上油嘴为回程油压管，下油嘴为上升油压管，检验连接是否牢靠。供压部件不应与底板直接接触，且应有防烫、防扎等遮挡措施。在连接液压胶管时，严禁带入泥砂，以免损坏千斤顶。
（3）泵站供电部分安装。按电气技术要求安装。
