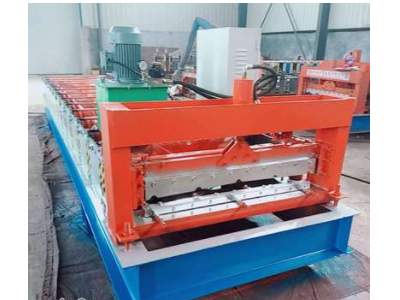

840/900型全自动彩钢瓦机技术参数
设备总长： 5.5m 宽度 1.4m 高度 1.4m
电机功率：3Kw+3Kw 工作电压 380V
生产速度： 8--12米/分
传动方式: 链条传动
整机成型轴 :840机器11排, 900机器9排，大架：300H型钢，立板14mm
调整套: 彩用45#钢无缝钢管精加工
轮材质 :45#钢硬镀铬
轴材质: 45#钢 轴径：70mm
成型部分: 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋 成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、快捷。
工作流程 送毛坯料）开卷——导向进料——辊压成型——定长切断——成品出板 人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入 ——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板 完成。
进料导向平台 :主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进 入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导 向位置，且左右独立可调。
数控系统: 能实现整机自动化生产。可设定批次、工件长度、数量等。操作方式：输入屏 +按钮。编码器计数，具有计数及记长功能。
计数器 :采用国产光电旋转编码器, A40S6-600-2-12-ACP
成型后切断系统: 切断系统由切断机架，切断模具，导向装置和切断油缸等组成
压型: 3Kw泵站、剪切设备
压板厚度:0.3-0.6mm
保修期 12个月
备注：以上数据只能作为参考，详情以合同为准
