产品简介：
1.分类
槽形托辊有普通型托辊、前倾型托辊、快换轴承型托辊、吊挂型托辊、三链托辊、可逆
托辊、变槽角型托辊、过渡型托辊、V型托辊等类型。
2.特点
1、槽型托辊具有耐腐蚀性特点：酸碱盐均对其不起腐蚀作用。
2、槽型托辊硬度强：耐磨性强。
3、密封性好：槽型托辊全密封，两端装有塑料迷宫密封圈，油滑油脂不会泄漏，可使滚动轴长期；槽型托辊处于全密封状态下运转。
4、槽型托辊陶瓷表面：形成氧化膜，表面光滑，不粘附物料，与输送带接触摩擦系数小，降低了卷扬驱动力。
5、槽型托辊使用寿命长：槽型托辊比钢托辊使用时间长2-5倍，且能减少皮带磨损，皮带不跑边，延长皮带使用寿命。
6、运营成本低：槽型托辊能降低皮带运输机的综合成本，减少维修工时。
3.用途
槽型托辊广泛用于露天粉尘较大，腐蚀性高的环境中、如矿山、电厂、钢厂、石料厂、水泥厂、洗煤厂、盐厂、碱厂、化肥厂、码头等所有运送场所经常使用槽型托辊。
4.注意事项
槽型托辊用于输送散状物料，其槽角为30°；
槽型托辊输送带的使用注意事项：
1、防止输送带负荷启动。
2、输送带发生跑偏，应及时采取措施纠正。
3、不同类型，规格层数的输送带不宜接在一起使用，其接头最好采用胶接法。
4、缓冲托辊的类型，结构，规格，层数应根据使用条件合理选用。
5、输送带运行速度一般不宜大于2.5m/s，块度大，磨损性大的物料和使用固定梨的卸
料装置应尽量采用低速。
6、滚筒输送机的传动滚筒直径与输送带布层的关系，传动滚筒，提升机改向滚筒的配套以及对托辊槽角的要求应根据运输机的设计规定,合理选取。
7、给料方向应顺输送带的运行方向，为减小物料下落时对输送带的冲击应采溜槽，减小物料落差距离；输送带受料段，应缩短托辊间距和采用缓冲托辊为漏料，输送带顺应采用柔软适度的挡料板，以免档料板过硬，刮破输送带的带面。
8、摩擦托辊在使用时，如有托辊缺少，应及时添加及修好；托辊 被物料覆盖，造成回转不灵，防止漏料卡于锥形托辊与胶带之间，注意输送带活动部分的润滑，但不得油污输送带。
9、避免输送带遭受机架，支柱或块状物料的阻滞，防止碰破扯裂，斗式提升机发现输送带局部破损时，应用人造棉及时修补，以免扩大。
托辊规范：
表1 托辊旋转阻力（非接触式密封）
|
托辊直径mm |
托辊长度mm |
旋转阻力N |
|
|
φ76 |
非接触式密封 |
≤460 |
2.0 |
|
＞460 |
2.5 |
||
|
φ89 |
非接触式密封 |
≤460 |
2.5 |
|
＞460 |
3.0 |
||
|
φ108 |
非接触式密封 |
≤800 |
3.0 |
|
＞800 |
3.5 |
||
|
φ133 |
非接触式密封 |
≤800 |
3.0 |
|
＞800 |
3.5 |
||
|
φ159 |
非接触式密封 |
≤800 |
3.0 |
|
＞800 |
3.5 |
||
表2 托辊径向圆跳动量
|
托辊直径mm |
托辊长度mm |
||
|
＜460 |
460-950 |
＞950-1600 |
|
|
φ76—φ108 |
0.5 |
0.7 |
1.30 |
|
φ133—φ159 |
0.7 |
1.00 |
1.50 |
表3 托辊轴向载荷
|
托辊轴径 |
施加的轴向载荷KN |
|
≤20 |
10 |
|
≥25 |
15 |
4托辊轴向窜动
在500N的轴向载荷作用下，托辊的轴向窜动值≤1.2mm
5托辊跌落强度
托辊水平与垂直跌落试验后应符合下列要求：
- 所有零件和焊接缝均不得出现损伤和脱落；
- 跌落后托辊轴向位移不得大于1.2mm；
- 托辊管体与轴承不得松动；
- 跌落后的托辊其旋转阻力不得大于表1中规定数值的1.5倍。
6托辊浸水密封能力
托辊在清水中以1450t/min的转速运转24小时后，采用非接触式密封装置的托辊，其进水量不得超过150g。
7托辊使用寿命
托辊强化使用寿命折算到托辊实际使用寿命不得小于20000h，现场使用时，托辊损坏率不应大于10％。
托辊的优势：
- 结构合理
- 性能稳定
- 旋转阻力小
- 防尘，防水，耐腐蚀

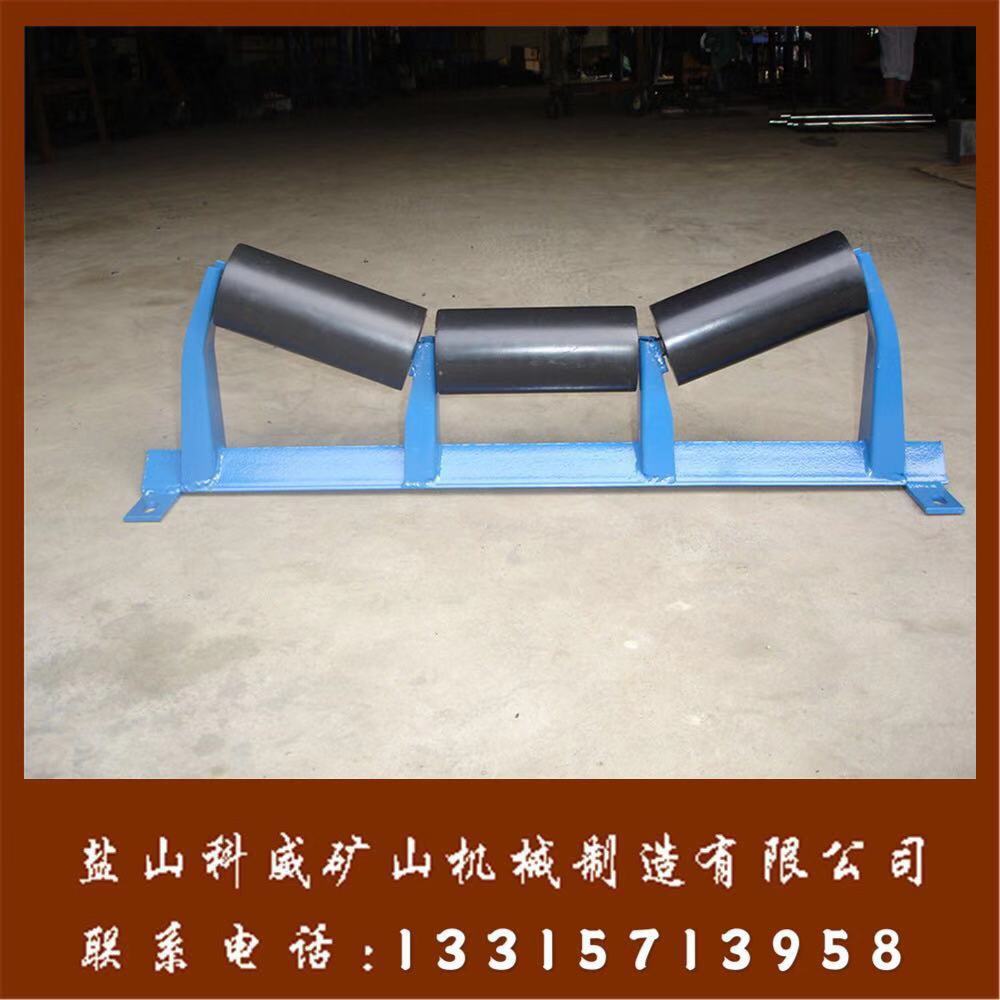

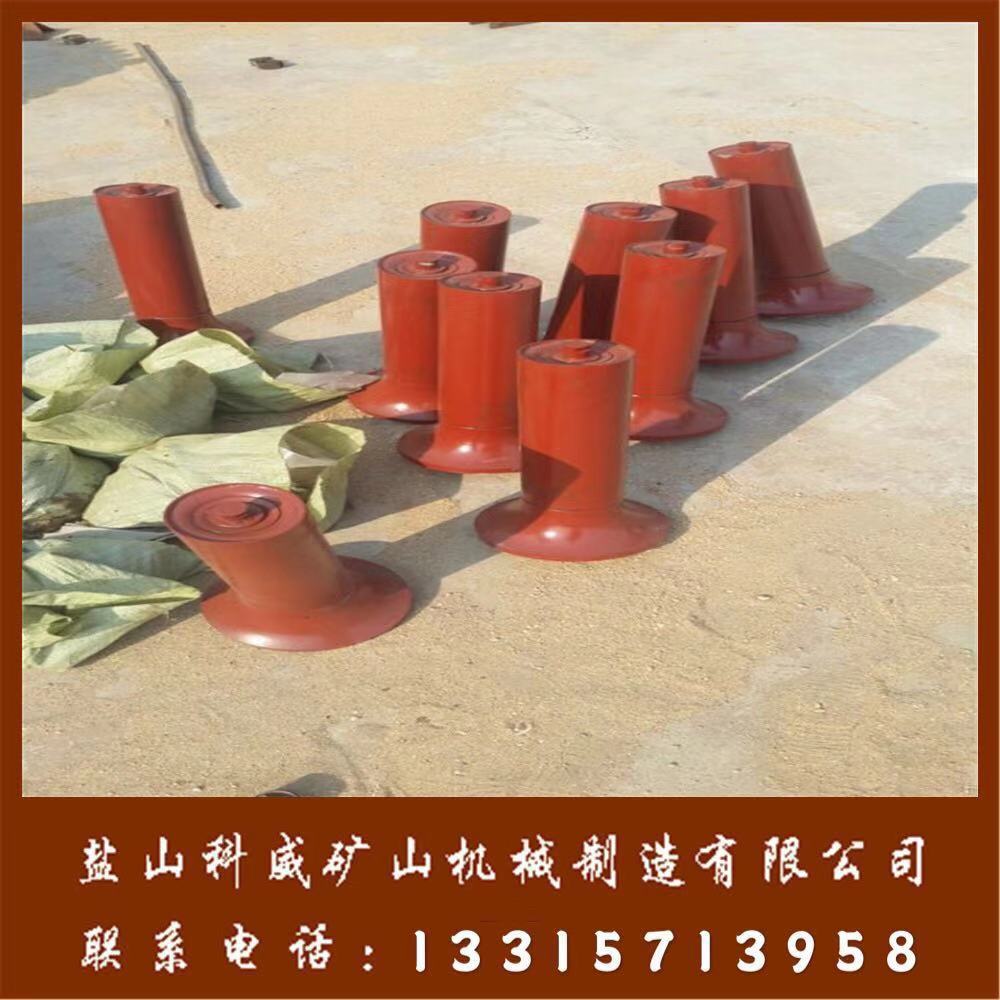

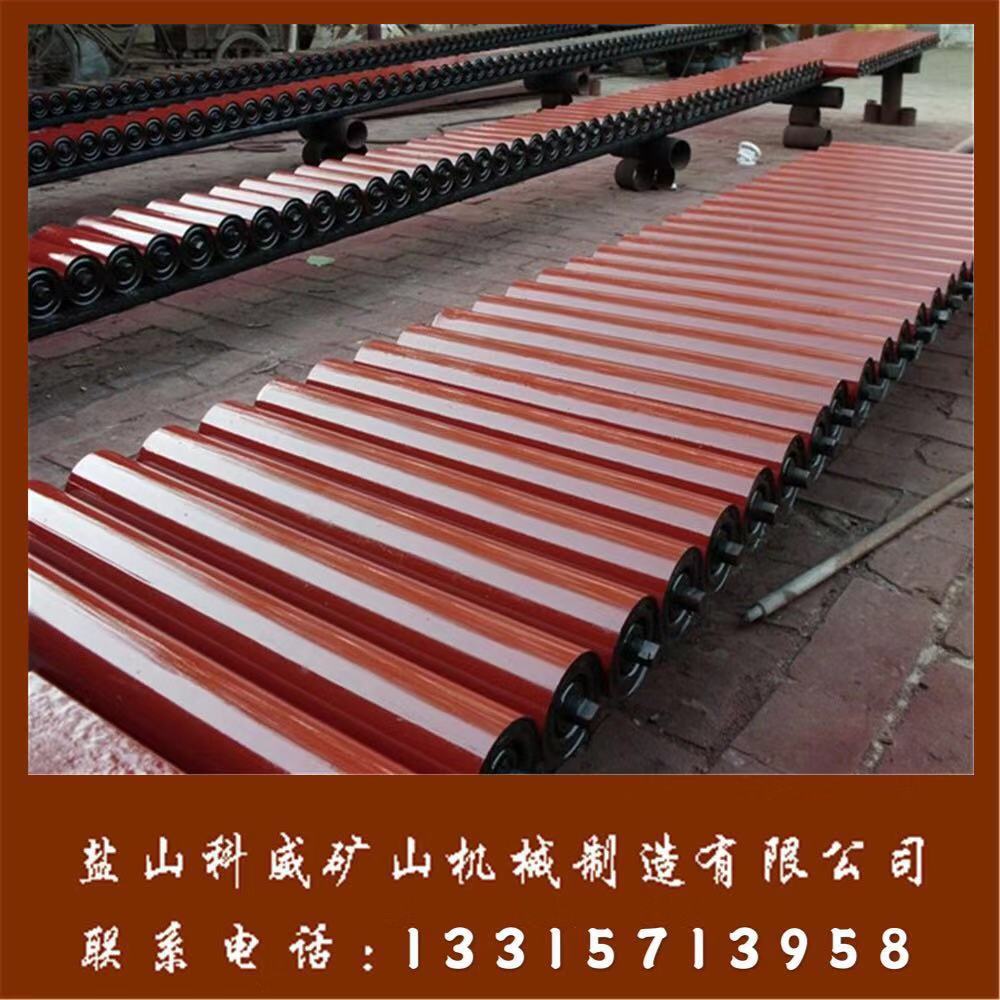

产品图片：
