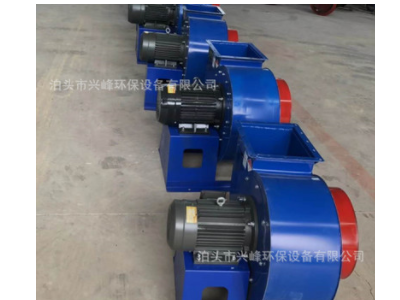

4-72 型系列离心风机

所属分类：离心通风机

4-72 型系列离心风机产品说明：

特点：

产品说明：

特点：效率高、噪声低、体积小、可靠性强、在特殊情况下风量大小可配用调节阀门进行控制。（可生产防爆式、防腐式）用途：高层建筑、工矿企业、汽车涂装等通风换气。规格：风机直径：Ф280~2000mm、风量：1311~221730 m3/h、风压：198~3069Pa A式、C式、E式（双进风、单进风）、D式。

  产品介绍：

  更换

    本厂生产的4-72(B4-72)型系列通风机具有空气性能好、效率高、运转平稳等特点。在所含尘土及硬质颗粒物不大于150mg/m3,气体温度不超过80℃环境下,既可用作输入气体,也可用作输出气体。

型式：

    从电动机一侧正视，叶轮顺时针旋转，称为右旋风机，以“右”表示；叶轮逆时针旋转称为左旋转风机，以“左”表示。

    风机的出风口位置，以机壳的出风口角度表示。No2.8-6#出厂时均制成一种型式，其角度范围从0°-225°，间隔45°。No6-12#出风口位置制成固定的三种0°、90°、180°，不能调节。

    本风机的传动方式有A、B、C、D四种。No2.8-6#采用A式传动，No6-12#采用C、D式传动，No16-20#采用C、B式传动。

结构：

    4-72（B4-72）型系列风机中No2.8-6#主要由叶轮、机壳、进风口等配直联电机组成。No6-12#除具有上述部分外，还有传动部等。

    1、叶轮由10个后倾的机翼型叶片、曲线型前盘和平板后盘组成，经动平衡校正。

    2、机壳做成两种不同型式：No2.8-12#机壳制成整体不能拆开，No16-12#机壳制成二开式，沿中分水平面分开，用螺栓联接。

    3、进风口制成整体，装于风机的侧面与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。

    4、传动部分由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。

    注：B4-72型防爆通风机性能、结构、选用件及外型尺寸与4-72型基本一致。（仅为所配叶轮及电动机型式不同）用户可参照4-72选择。防爆性能要求按国家标准JB8523-1997执行。
