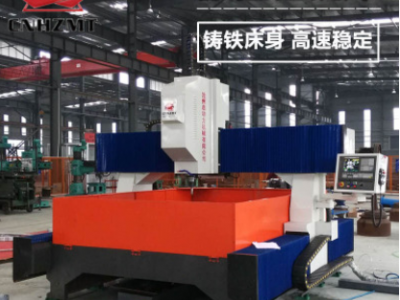

PD2016型数控钻床技术配置 |
| 项目 | 单位 | 参数 | |
| 工作范围 | X向行程 | mm | 2000 |
| Y向行程 | mm | 1600 | |
| Z向行程 | mm | 500 | |
| 主轴端面至工作台距离 | mm | 150-650 | |
| 工作台 | 工作台面积 | mm | 2500*1800 |
| T型槽尺寸 | mm | 8-22-200 | |
| 工作台最大承重 | T | 3 | |
| 主轴 | 主轴转速 | r/min | 3000 |
| 主轴锥度 | BT40 | ||
| 主轴电机功率 | KW | 7.5/11 | |
| 主轴直径 | mm | φ155 | |
| 进给 | X/Y轴快速移动 | m/min | 7-12 |
| Z轴快速移动 | m/min | 6 | |
| 切削进给 | mm/min | 10-5000 | |
| 导轨 | 型式 | 三轴线轨 | |
| X/Y/Z定位精度 | mm | 0.05/1000 | |
| X/Y/Z重复定位精度 | mm | 0.03/1000 | |

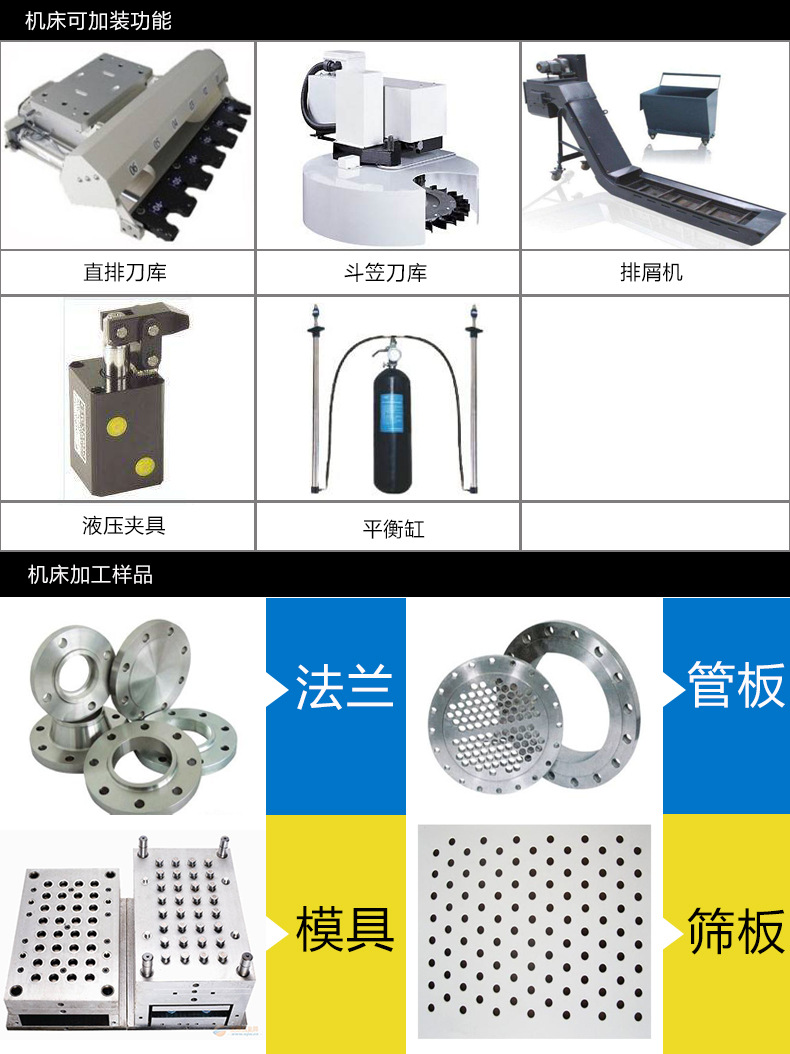

| 刀库 | 刀库容量 | 把 | 直排8把/斗笠16把 |
| 刀具最大直径 | mm | φ80-φ125 | |
| 刀具最大长度 | mm | 350 | |
| 刀具最大重量 | KG | 7 | |
| 其他 | 液压系统 | MPa | 4-10 |
| 排屑机电机功率 | W | 750 | |
| X/Y/Z/A轴 电机扭矩 | Nm | 15-32 | |
| 冷却泵功率 | KW | 0.45-1.5 | |
| 总功率 | KW | 约35 | |
| 机床净重 | T | 9 | |
| 外形尺寸 | mm | 3500*2500*2800 |
|
